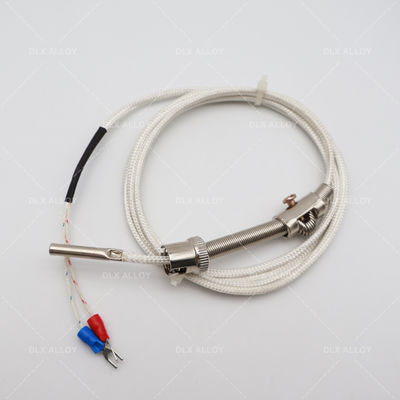

ইন্ডাস্ট্রিয়াল তাপমাত্রা সেন্সর পৃষ্ঠ টাইপ কে থার্মোকপল Rtd Pt100

Pt100 তাপমাত্রা সেন্সর একটি সাধারণ তাপ প্রতিরোধের সেন্সর যা সেন্সর উপাদান উপাদান হিসাবে প্ল্যাটিনাম (Pt) ব্যবহার করে। Pt100 একটি নির্দিষ্ট ধরনের প্ল্যাটিনাম তাপ প্রতিরোধের প্রতিনিধিত্ব করে,যেখানে 100 মানে প্লাটিনাম তাপ প্রতিরোধকের প্রতিরোধের মান 0°C এ 100 ওহম.

Pt100 তাপমাত্রা সেন্সরের মূলনীতি হল প্লাটিনামের তাপ প্রতিরোধ এবং তাপমাত্রার মধ্যে রৈখিক সম্পর্ক ব্যবহার করা। তাপমাত্রা পরিবর্তনের সাথে সাথে,প্ল্যাটিনাম তাপ প্রতিরোধকের প্রতিরোধের মানও সেই অনুযায়ী পরিবর্তিত হবে. আন্তর্জাতিক মান অনুযায়ী, Pt100 তাপমাত্রা সেন্সরগুলির প্রতিরোধের বিভিন্ন তাপমাত্রায় নির্দিষ্ট মান রয়েছে। একটি সাধারণ মান হল IEC 60751,যা Pt100 তাপমাত্রা সেন্সরের জন্য প্রতিরোধ-তাপমাত্রা সম্পর্ক নির্দিষ্ট করে.

Pt100 তাপমাত্রা সেন্সর সাধারণত একটি সিরামিক বা কাঁচের চিপকে ঘিরে প্ল্যাটিনাম থার্মিস্টর তারের গঠিত এবং একটি প্রতিরক্ষামূলক ক্ষেত্রে আবৃত।তারা সরাসরি পরিমাপ করা হচ্ছে বস্তুর সাথে যোগাযোগ এবং প্ল্যাটিনাম তাপ প্রতিরোধক এর প্রতিরোধের মান পরিমাপ করে তাপমাত্রা গণনা করতে পারেন. Pt100 তাপমাত্রা সেন্সর উচ্চ নির্ভুলতা, স্থিতিশীলতা এবং ভাল রৈখিকতা বৈশিষ্ট্য আছে এবং ব্যাপকভাবে শিল্প নিয়ন্ত্রণ, পরীক্ষাগার পরীক্ষা,তাপমাত্রা পর্যবেক্ষণ এবং অন্যান্য ক্ষেত্র.

Pt100 তাপমাত্রা সেন্সরের আউটপুট সাধারণত একটি প্রতিরোধের মান, যার জন্য একটি তাপমাত্রা পরিমাপ ডিভাইস বা কনভার্টারকে প্রতিরোধের মানকে তাপমাত্রার মান রূপান্তর করতে হয়।সাধারণ রূপান্তর পদ্ধতি হল Pt100 এর প্রতিরোধ-তাপমাত্রা সম্পর্কের উপর ভিত্তি করে অনুসন্ধান টেবিল বা ইন্টারপোলেশন গণনা ব্যবহার করাআধুনিক তাপমাত্রা পরিমাপ সরঞ্জাম সাধারণত Pt100 তাপমাত্রা সেন্সর ইনপুট এবং তাপমাত্রা রূপান্তর ফাংশন অন্তর্নির্মিত আছে, তাপমাত্রা পরিমাপ আরো সুবিধাজনক এবং সঠিক করে তোলে।

Pt100 তাপমাত্রা সেন্সরগুলির নির্ভুলতা বিল্ডের গুণমান এবং অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর নির্ভর করে পরিবর্তিত হতে পারে। সাধারণভাবে বলতে গেলে, Pt100 তাপমাত্রা সেন্সরগুলির স্ট্যান্ডার্ড নির্ভুলতা ক্যাটাগরি এ,B এবং Category 1⁄3B.

ক্যাটাগরি A: তাপমাত্রা পরিসীমা -২০০°C থেকে +৬৫০°C-এর মধ্যে, ক্যাটাগরি A-এর Pt100 তাপমাত্রা সেন্সরের সঠিকতা ±(০.১৫+০.০০২°C,যেখানে তাপমাত্রা মানের পরম মান প্রতিনিধিত্ব করেএই তাপমাত্রা পরিসীমা জুড়ে, নির্ভুলতা ± 0.15 °C + তাপমাত্রা মানের 0.2%।

বিভাগ B: বিভাগ B Pt100 তাপমাত্রা সেন্সরগুলির তাপমাত্রা পরিসীমা -200°C থেকে +650°C পর্যন্ত ± ((0.3+0.005 ডোজ) °C এর নির্ভুলতা রয়েছে। বিভাগ B এর নির্ভুলতা ক্যাটাগরি A এর তুলনায় সামান্য কম, ± 0 এ।3°C + 0তাপমাত্রা মানের.৫%।

বিভাগ 1⁄3B: বিভাগ 1⁄3B Pt100 তাপমাত্রা সেন্সরগুলির তাপমাত্রা পরিসীমা -200°C থেকে +450°C এর মধ্যে ±(0.1+0.003 ডোজ) °C এর নির্ভুলতা রয়েছে। বিভাগ 1⁄3B এর তুলনামূলকভাবে উচ্চ নির্ভুলতা ±0.1 °C + 0।তাপমাত্রা মানের 3%.
